Na pol ceste k Power Boxu - 2. časť

Lineárne BECy, ktoré sú súčasťou regulátorov, bývajú dimenzované na odber 1 A, 2 A, alebo maximálne 3 A (aj to len krátkodobo).

Ale to niekedy nestačí a tak dobrú službu môže poskytnúť UBEC (spínaný BEC - menič). Alebo je možné zapojiť viac BECov a vo veľkých modeloch sa používajú samostatné (spravidla NiCd) batérie na napájanie RC prijímača a serv.

A pre zvýšenie spoľahlivosti bývajú zdroje dva, zapojené tak, aby pri výpadku alebo vybití jedného, bol plnohodnotne zastúpený druhým.

autor: Janko O.

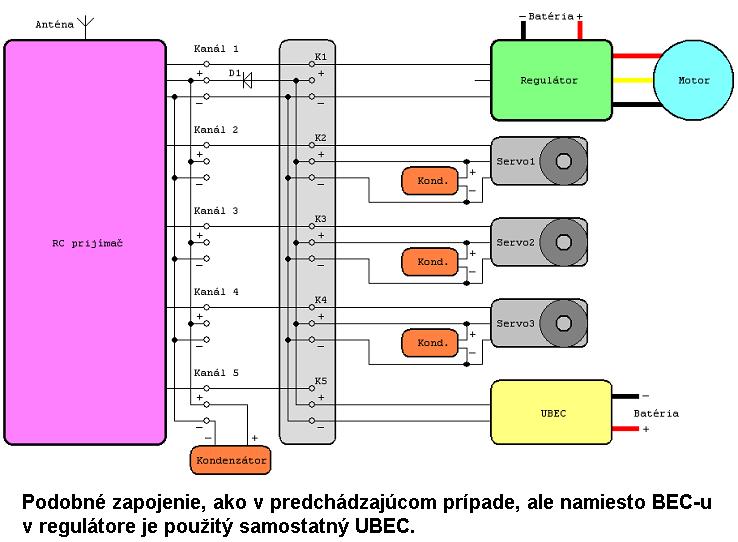

Na nasledujúcich obrázkoch je znázorenené zapojenie Rozvodnej doštičky, kde napájanie palubného systému nezabezpečuje lineárny BEC, ale UBEC.

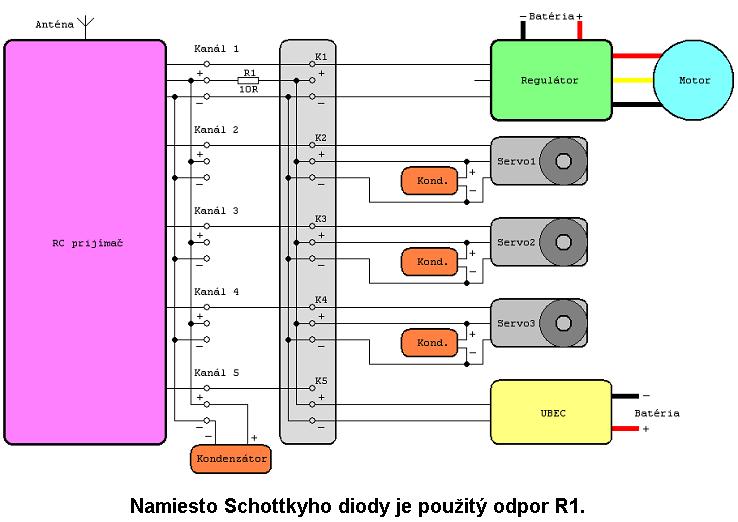

Oddelenie napájania RC prijímača od napájania serv môže byť opäť pomocou rezistora, alebo lepšie pomocou Schottkyho diody. Regulátor môže byť typu "Opto", alebo ak má svoj vlastný lineárny BEC, tak jeho vývod zostane nezapojený. Je treba upozorniť používateľov RC súprav v pásmach 35 a 40 MHz, že UBEC môže byť zdrojom rušenia prijímača. Ale to už v súčasnosti asi málokoho trápi.

Vtedy pomôže toroid, cez ktorý je prevlečený výstupný kábel UBECu v podobe niekoľkých závitov (koľko sa vojde, ale väčšinou to nebýva viac ako 3 až 4 závity).

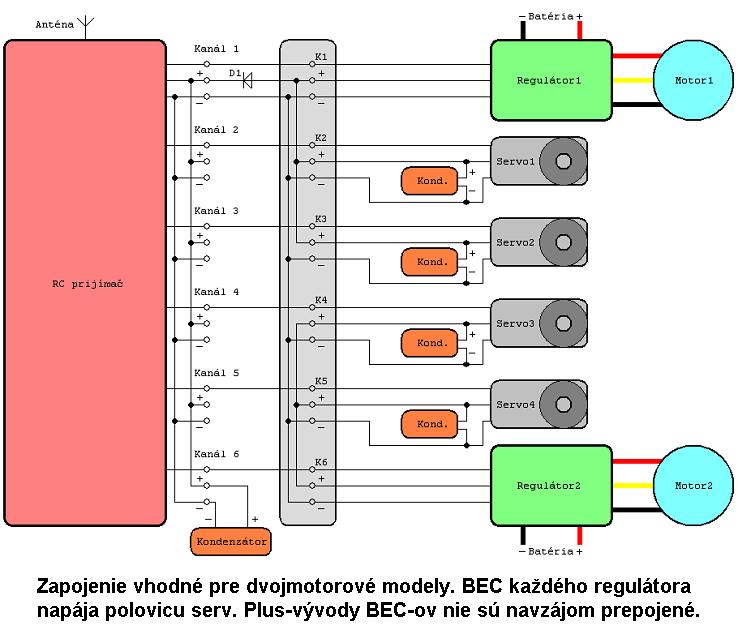

Ďalší obrázok ukazuje riešenie vhodné pre dvojmotorové modely. Každý motor má svoj vlastný regulátor s BECom, ktorý napája len polovicu serv. Jednu polovicu serv (a RC prijímač)  napája prvý BEC, druhú polovicu serv napája druhý BEC.

Z hľadiska spoľahlivosti je to trochu problematické riešenie, pretože výpadok (stačí prehriatie)  niektorého BECu, znamená "umŕtvenie" polovice serv. My toto riešenie neobľubujeme a preto ani nepoužívame.

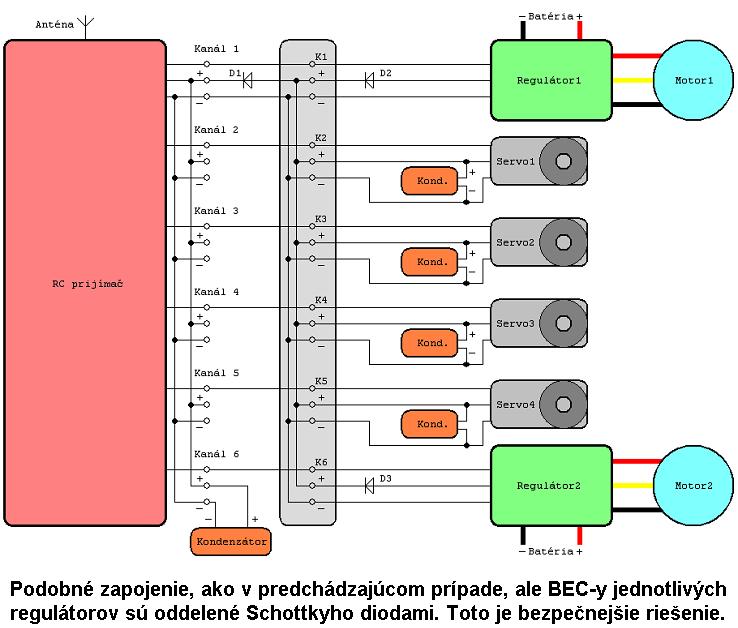

Z tohoto pohľadu je lepším riešením nasledujúce zapojenie, kde napájanie všetkých serv zabezpečujú obidva BECy prostredníctvom výkonnejších (viac ako 5 A) Schottkyho diod (D2 a D3).

Posledné riešenie tejto časti seriálu už trochu "poškuľuje" do sveta veľkých modelov, ktoré na napájanie RC prijímača (alebo RC prijímačov)  a množstva serv používajú samostatné NiCd batérie.

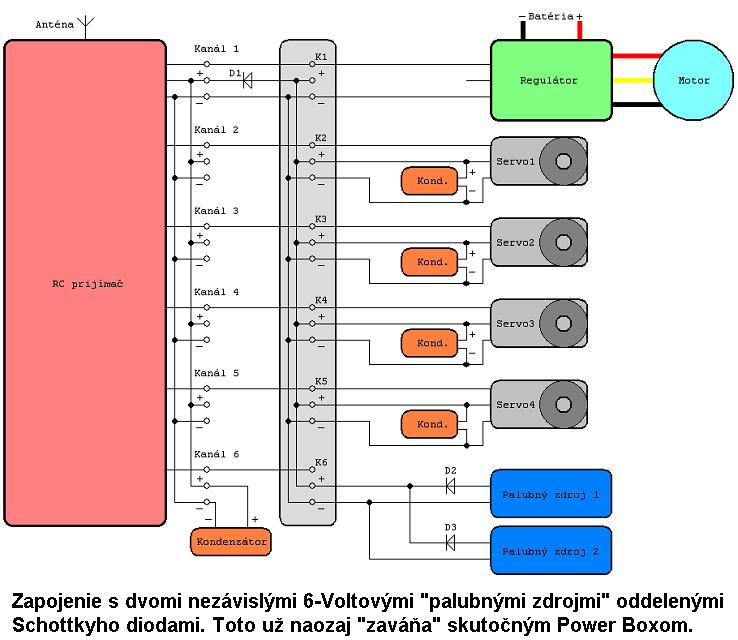

Pre zvýšenie spoľahlivosti sa môžu použiť NiCd batérie dve, ktoré môžu byť buď prepínané alebo zlúčené. Zlúčenie je možné pomocou dvoch výkonových Schottkyho diod (D2 a D3). Ich funkcia je rovnaká ako v predchádzajúcom zapojení.

Pre zvýšenie sily a rýchlosti serv bývajú "palubné" NiCd batérie päť-článkové, to znamená, že ich napätie býva 6 Voltov a viac. To je čiastočne kompenzované úbytkom napätia na Schottkyho diodách (menej ako 0,5 Voltu).

Na základe skúseností a požiadavkov na spoľahlivosť, v súčasnosti asi najviac preferujeme práve toto riešenie s tým, že namiesto dvoch palubných NiCd zdrojov sú použité dva UBECy. Ich napätie býva vyššie (a často sa dajú prepnúť na napätie 6V), takže ani úbytok (asi 0,5V) na Schottkyho diodách nie je na závadu.

Elektrolytické kondenzátory vysokých kapacít zapojené tesne pri servách zlepšujú rozbeh serv. O význame týchto kondenzátorov bližšie v článku Tak toto si (Jožko) rozhodne prečítaj.

Rovnakú "fintu" používajú automobiloví milovníci silného zvuku, keď k napájacím svorkám svojich mnoho-stowattových zosilňovačov (subwooferov) pripájajú niekoľkoFaradové kondenzátory (veľkosti konzervy pre psy), aby tak kompenzovali odpor prívodných vodičov a vnútorný odpor akumulátora.

Vo veľkých modeloch sa pre zníženie odporu prívodných káblov serv a pre zvýšenie spoľahlivosti, dlhé prívodné káble serv zdvojujú.

Niektoré Power Boxy bývajú ovládané tzv. Elektronickým vypínačom, ktorého funkcia spočíva v tom, že samotné zapínanie a vypínanie zabezpečuje výkonový MOSFET tranzistor. Jeho riadiaca elektróda je do režimu „Vypnuté“ uvedená mechanickým (spravidla páčkovým) vypínačom. Ak dôjde k poruche (mechanického) vypínača alebo prívodných káblikov k nemu, tak elektronický vypínač zostane zopnutý a napriek elektrickej závade zostane model ovládateľný.

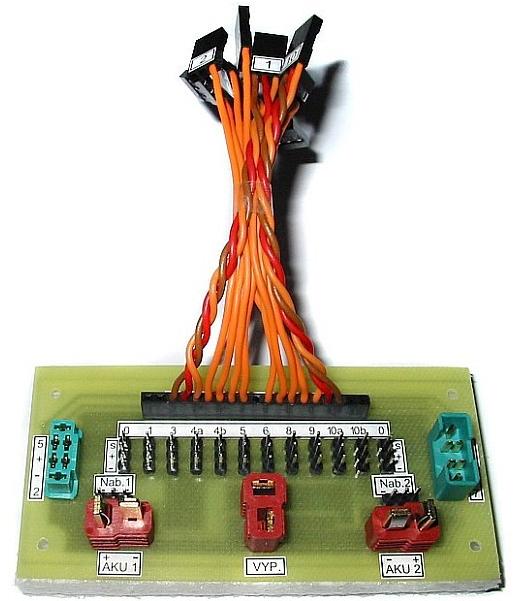

Pomerne jednoduché riešenie takejto Rozvodnej dosky používa vo svojich modeloch aj známy slovenský modelár Laco (ktorého nick je lv) a ktoré (a samozrejme aj mnohé ďalšie) si môžete pozrieť na tejto Web stránke: www.rcmodely1.estranky.cz.

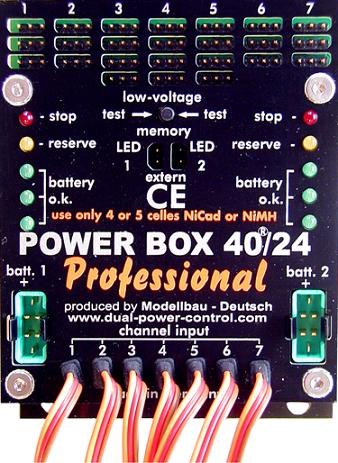

V "dospelých" Power Boxoch ešte bývajú niektoré kanálové výstupy RC prijímača (prijímačov) viacnásobné, pretože riadiace plochy veľkých modelov bývajú ovládané niekoľkými servami (najčastejšie dvomi). Taktiež v nich môžu byť zabudované rôzne nastavovacie alebo indikačné prvky, informujúce o stave "palubného" rozvodu.



Web stránka PowerBox-Systems.com
