Silné magnetické uchytenie

Magnetické uchytenie rôznych častí modelu (napr. kabíny) je medzi modelármi veľmi populárne a aj my ho radi používame.

Niekedy potrebujeme, aby bolo uchytenie pomerne pevné, ale použitý magnet musí byť malý. Dá sa to dosiahnuť správnou konštrukciou "magnetického obvodu".

Výraz "magnetický obvod" sme dali do úvodzoviek, akoby to bola akási rarita, a pritom je to fyzikálny pojem. Podobne, ako elektrický obvod. Keď je nesprávne uzatvorený elektrický obvod, každému je jasné, že "to" asi nebude dobre fungovať, ale že by mal byť správne uzatvorený aj magnetický obvod, to takmer nikoho netrápi.

Skrátka, magnet vraj má "držať" a basta.

autor: Janko O.




Analógia s elektrickým obvodom je veľmi výstižná. Ak v elektrickom obvode použijete časti (súčiastky), ktoré majú veľký elektrický odpor, tak elektrický prúd bude slabý, pretože obvodom bude viesť málo elektrických prúdových čiar (pomyselných "cestičiek" pre elektrický prúd). Ak ale použijeme súčiastky s malým elektrickým odporom (veľkou elektrickou vodivosťou), tak elektrický prúd bude veľký, elektrických prúdových čiar bude veľa - budú hustejšie.

Podobne je to aj s magnetmi, ačkoľvek rozdiel medzi materiálmi magneticky dobre vodivými (magnetické "vodiče") a zle vodivými (magnetické nevodiče - "izolanty") (s malým a veľkým magnetickým odporom) nie je taký obrovský, aký je bežne rozdiel medzi materiálmi elektricky dobre vodivými (elektrické vodiče) a zle vodivými (elektrické nevodiče - izolanty) (s malým a veľkým elektrickým odporom).

Preto si často ani nevšimneme, že magnet "drží" slabšie ako by mohol, keby v (magnetickom) obvode boli všetky materiály dobrými "sústreďovateľmi" magnetických siločiar. A to sú materiály feromagnetické a ako už z názvu vyplýva, najčastejšie sú zo železa (z ocele).

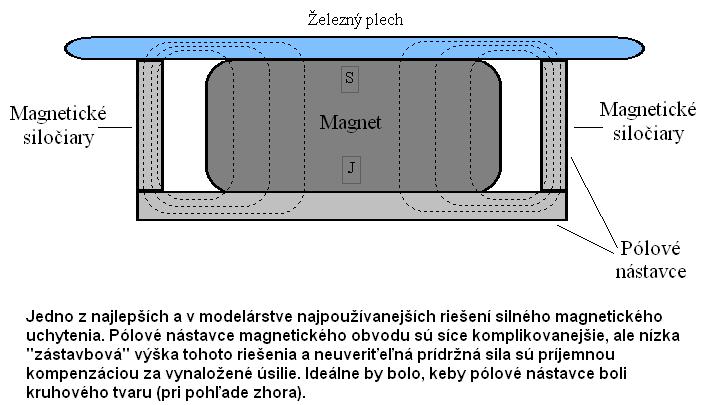

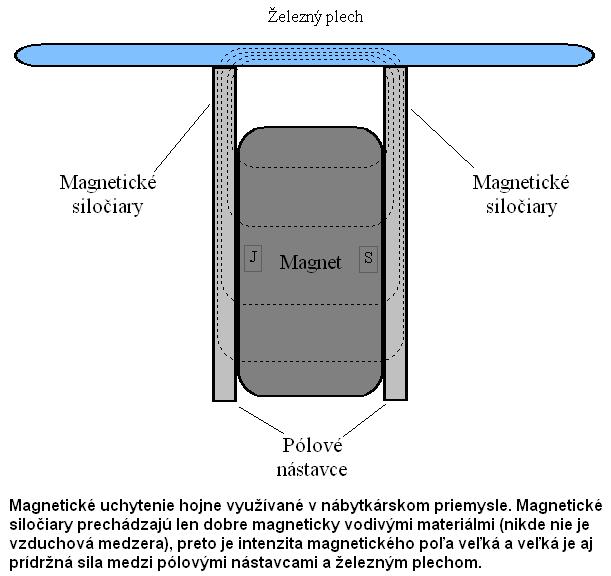

Inak povedané, magnetický obvod by nemal mať vzduchové medzery a spojenie medzi S a J pólom magnetu by malo byť tvorené len materiálmi feromagnetickými (pólovými nástavcami a železným "proti"plechom).

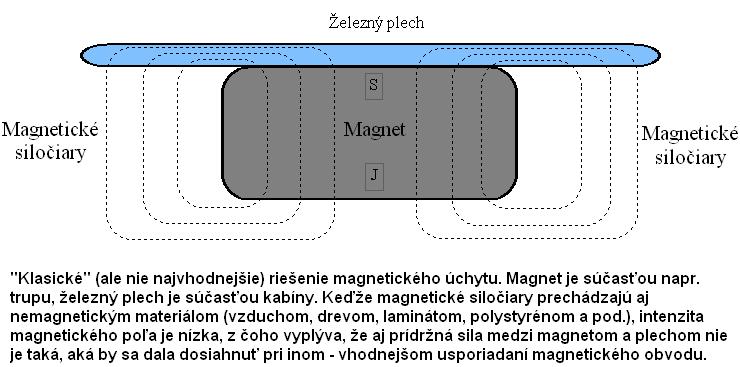

Toľko teória a ako to býva v praxi najlepšie ukážu obrázky.




<Staršie | tento článok | Novšie>

Napísané: 4. 6. 2024, 10:34 | Prečítané: 14251x | Kategórie: Drobné nápady | Napísal: admin |
Komentáre: 13
Blahopřeji.
Máte vzhledem k zájmů a potřebám ohledně mého občasného modelářského počínání máte skvělé stránky. To se týká jak jejich vzhledu, tak i obsahu. Pomáhají mi hlavně doplňovat moje elektronické znalosti související s RC problematikou. Vím, že údržba takových stránek dá hodně práce, proto máte moje poděkování za jejich častou aktualizaci.

Příjemné modelářské chvilky strávené jak v dílně, tak i na letišti Vám přeje Pavel Jurák - modelář elektro.
Odpoveď | 2010-09-23 06:01:33
.:. Janko O
Ahoj Pavle.
Ďakujeme. Uznanie poteší.
Ešte raz, dík.
Odpoveď | 2010-09-23 07:38:47
.:. Jack | mail
"Nesťahujú" takéto silné magnety signál z vysielača?
Nezhoršujú teda príjem?
Odpoveď | 2010-09-23 09:02:54
.:. Janko
Toto nebezpečenstvo hrozí skôr prijímačom pre pásma 35/40 MHz, kde býva pomerne dosť cievok s jadrom. Tu blízkosť silného magnetu môže spôsobiť rozladenie cievky. Prijímačom na 2,4 GHz takéto nebezpečenstvo až tak veľmi nehrozí, cievky s jadrom sa tam až tak veľmi nevyskytujú.
Iná vec je práve uzavretosť magnetického obvodu, kde rozptylové siločiary nemajú možnosť sa "tárať" po okolí a ovplyvňovať okolité cievky. Takže, čím lepšie je magnetický obvod uzavretý, tým menšia možnosť rozlaďovania cievok.
Odpoveď | 2010-09-23 11:40:57
.:. Jack | mail
Janko, takže magnety v modeloch riadených v pásmach 35/40MHz radšej nie. Alebo ak, tak veľmi ďaleko od prijímača a všetkej elektroniky.
Odpoveď | 2010-09-27 10:35:28
.:. Janko O
Ahoj Jack.
Urobil som nejaké pokusy a merania a chcem o tom (o vplyve silných magnetov na RC prijímač) niekedy pripraviť článok.
Ale ešte pred tým: magnety môžu byť aj v modeloch s prijímačom na 35/40 MHz, ale naozaj radšej ďalej od neho. Ostatnej elektronike (regulátor, lineárny BEC, batéria a v podstate aj servá) by v tesnej blízkosti umiestnené silné magnety nemali ublížiť. Ale nie je dobré dráždiť kobru bosou nohou a pokúšať čerta ťahaním za chvost.
Dobre uzatvorený magnetický obvod zabráni rozptylu magnetických siločiar po okolí.
Odpoveď | 2010-09-27 18:33:56
Pre úplnosť by bolo možno dobré dať aj obrázok spojenia magnet/magnet, pri tenkých "gombíkoch" sa to dosť často používa...nakoniec aj úvodný obrázok pri článku má takéto spojenie :-)...
Odpoveď | 2012-09-10 09:19:28
.:. bubba
Zkuste kouknout na odkaz je to v podkategorii „Magnetické úchyty“ Je to komplet a přídržné síly jsou velice zajímavé :-)
Odpoveď | 2014-04-17 09:40:56
.:. J.O.
Vďaka Bubba.
To je presne ono: Ocelový cylindr zesiluje magnetickou sílu magnetu za předpokladu, že existuje přímý kontakt mezi magnetem a předmětem (např. kovovou deskou).
Práve ten oceľový cylinder spôsobuje ono zmieňované uzatvorenie magnetického obvodu a tým zosilnenie sily magnetu.
Odpoveď | 2014-04-18 08:46:20
Tu sú magnety aké len chcete: odkaz
Odpoveď | 2016-04-19 10:16:00
.:. TM | mail
Najlepšie sú neodymové magnety - sú fakt silné a stačia aj veľmi malé a tenké magnety na prichytenie ťažších dielov.
Odporúčam zadať pred kúpou rozmery do tejto kalkulačky: silnemagnety.sk/kalkulacka/
Získate celkom prehľad o sile magnetu.
Odpoveď | 2017-09-23 18:19:28
píšem sem po prvý raz a to tak, že s pripájam k Pavlovi Jurákovi, ktorý to sem napísal takmer pred desiatimi rokmi, skvelé stránky, pravidelne a hlavne často aktualizované, hodnotný obsah s praktickým dosahom na každodennú modelárčinu. Držím palce a samozrejme sledujem denne.
s úctou nordis
Odpoveď | 2019-12-08 22:35:44
.:. J O.
Ďakujeme ;-) .
Odpoveď | 2019-12-09 08:58:35
