(Bohdanovo) podsvietenie LCD nielen na T9X

Vy, ktorí pravidelne navštevujete našu Web stránku, ste si isto všimli, že tu často spomíname meno Bohdan. Napr.: „Bohdan napísal ...“, „Bohdan postavil ...“, „Bohdan to vyvážil ...“, Bohdan bol lietať s ...“ apod.

Jednoducho ste vytušili, že Bohdan je náš dobrý kamarát, modelár z Banskej Bystrice, ktorý nepokazí žiadnu srandu, ktorý nechýba na žiadnej modelárskej akcii, skrátka je to ten neprehliadnuteľný dobrosrdečný veľký chlap, ktorý kľudne ide so svojimi modelmi lietať i v počasí, keď aj vtáci pre istotu chodia peši.

autor: Bohdan

úvod napísal a článok pripravil: Janko O.



A tento Bohdan sa pred časom stal (podľa jeho vlastných slov) „T9X – pozitívnym“. Vpershing mu preflešoval firmvér na ER9X a Bohdan sa nám zamiloval. Teda okrem svojej zákonitej manželky sa zamiloval aj do svojej zákonite novonadobudnutej RC súpravy (“elvíčko“ a „zdzd“, odpustite mu tento smrteľný hriech ).

 Láska je to taká veľká, že aj modré (podsvietenie displeja) z neba by jej zniesol . A ako to Bohdan robí, poďte sa teraz pozrieť.



Pôvodný článok na Bohdanovom Webe:

Ako T9X positive už s novým FW, zistil som v ňom možnosť nastavenia podsvietenia LCD. Po konzultáciách a pátraní na nete som sa vrhol do prvotných pokusov výroby.

Vybral som najjednoduchší a mne najdostupnejší spôsob podsvietenia LED diódami zabudovanými v plexiskle. Našiel som kúsok plexi hr4mm, kúpil som si vysokosvietivé led diódy a začal experimentovať. Polepovať plexi rôznymi samolepiacimi fóliami a rôznym spôsobom svietiť do neho ledkami. Výsledok bol klasický ako som videl na nete no pre mňa nie celkom uspokojivý. Pri presvite lcd je vidno svetelné zdroje a to narúša celkový dojem.

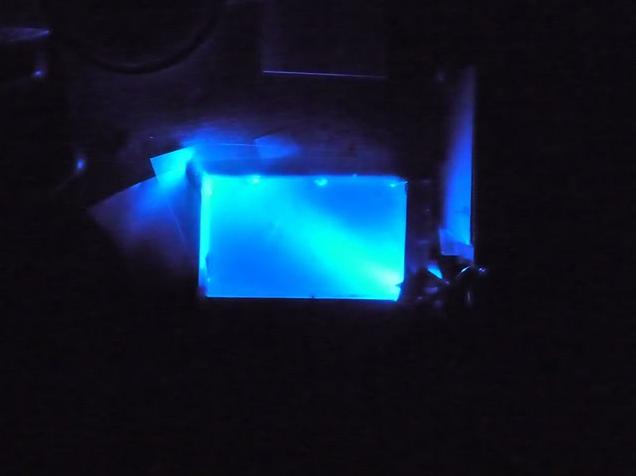

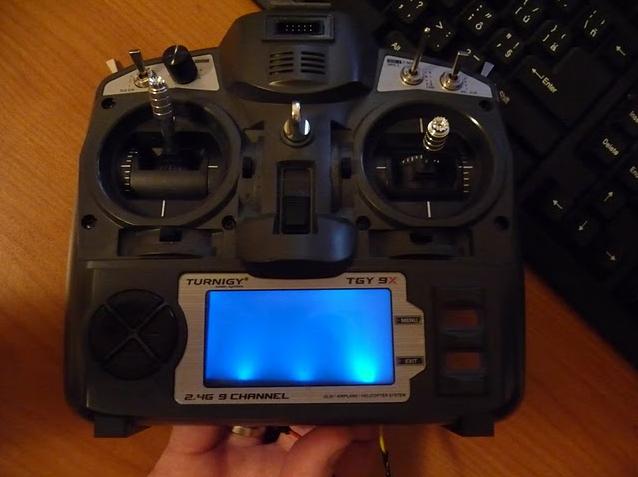

Pokusy som zakončil s myšlienkou svietiť zo štyroch porípade dvoch rohov v uhlopriečkach. Na obrázku je nasvietenie jednou led diódou.

Druhý deň som sa pustil do finálnej stavby podsvietenia.

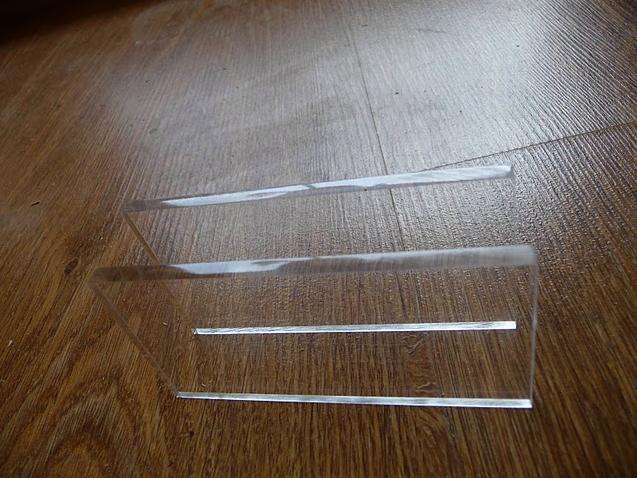

Plexi som narezal na potrebný formát. Rezal som pomaličky lupienkovou pílkou. Kto nepozná plexisklo zistí prečo, malilinké zohriatie listu spôsobuje tavenie materiálu a ľahko sa stane, že sa vám tam ten list jednoducho zataví. Samozrejme sú aj iné možnosti rezania no nemal som nič vhodnejšie po ruke a materiál, ktorý som mal vyžadoval len priečne rezy. Podsvietenia som robil naraz dve tak som mal len dva rezy. Hrany som nahrubo obrúsil do roviny 80-tkou šmirgľom.

Jemnejšie dobrúsenie nasledovalo pod vodou na 400-vke.

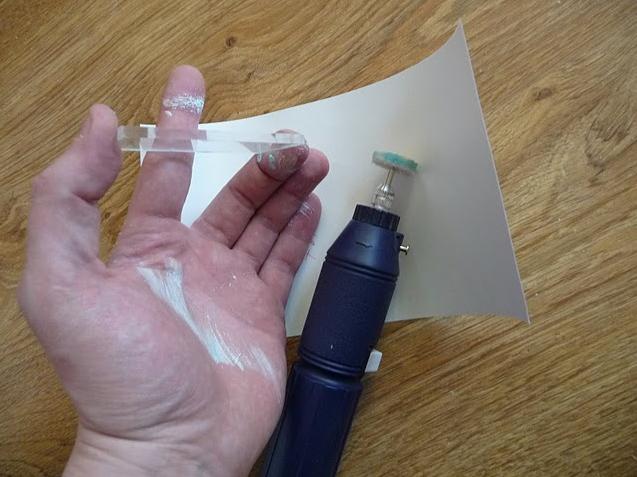

Záverečným finišom na hrany je zubná pasta (Colgate). Aby som to nerobil ručne použil som filec na mini frézke.

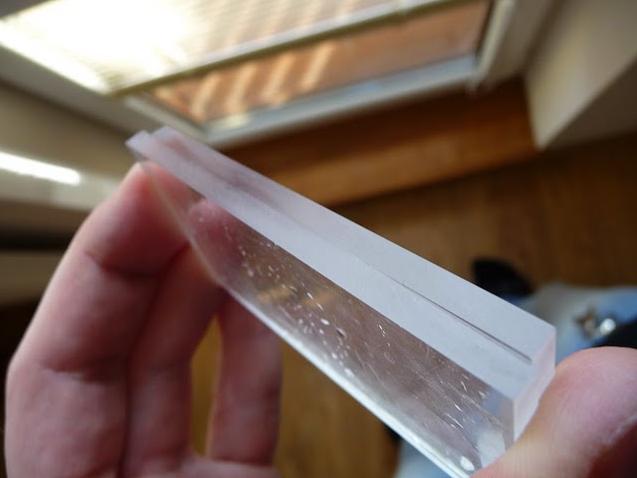

Výsledné naleštené plexi

Nakoniec získané povrchy pôsobia ako zrkadlo a stačilo ich oblepiť bielou samolepiacou fóliou. Na vrchnú časť som použil matriál Duratrans, ale vzhľadom na to, že tlmí moc svetlo nepoužijem asi nič mám to odskúšané je to super aj bez. Dá sa však použiť pauzák, alebo len matná fólia, ktorá to svetlo ešte trocha rozbije (no netreba).

Tu treba podotknúť, že zadná strana lcd T9x má strieborný presvitajúci podklad.

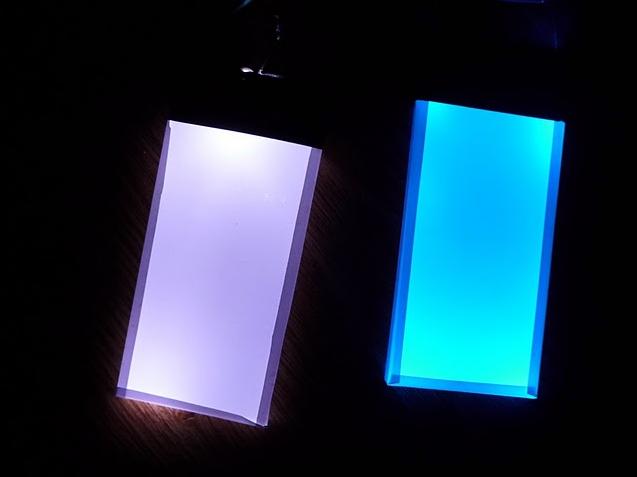

Povrchy hrán pôsobia tak zrkadlovo, že na ľavo je modul nasvietený len jednou bielou led diódou. Odraz pôsobí akoby tam boli dve. Tu aj vidno ako sa dá pohrať s uhlami uloženia led. Nemám ju vodorovne a na spodu mieri do rohu. Modrý modul je víťazný a je z dvoch led diód v rohoch. Po presnom nastavení umiestnenia led diód ich budem fixovať jednoducho tavnou pištoľou. Konce obalím čiernou páskou a vyvediem kábliky ako vidno na boku v prezentácii.

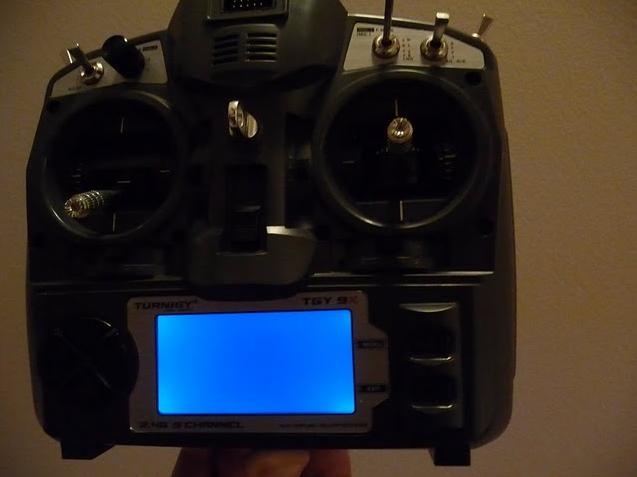

Finálne podsvietenie.

Finálne zabudovanie a elektronické zapojenie popíšem po zapojení...
