Aeroškola: Díl pátý, Sestavení letadla

Naučit se létat s RC modely letadel nemusí být tak těžké, jak se zdá. Tato série článků vás krok po kroku provede celou cestou od koupě vlastního letadla až po prvních pár letů.

Pokračujeme v naší škole létání s RC letadly a tentokrát půjde spíše o manuální činnost, než o čtení suché teorie. Vrháme se na finální dokončení modelu před jeho prvním letem. V této fázi naší „výuky“ už víte, jaký model si pořídit (a je docela pravděpodobné, že jste si ho již samou nedočkavostí pořídili), máte i RC soupravu a možná jste si již pročetli i všechny manuály tam a zpět. Nyní konečně nastává příhodná chvíle letadlo zkompletovat. Ikdyž vás asi zklamu, během této letkce se s letadlem do vzduchu ještě nepodíváme.

autor: Dr.LuckyLuke

pripravil: Janko O.





Web stránka Dr.LuckyLuke RC noviny.

Pôvodný článok na stránke Dr.LuckyLuke RC noviny.




Dokončení (A)RTF modelů

Finální dokončení RTF, nebo ARTF (Almost RTF) setů není o ničem jiném, než o správném připevnění několika dílů na své místo. Většinou se jedná o křídla, ocasní plochy a umístění nějaké té „bižuterie“, jako jsou páky pro ovládání řídících ploch a podobně. Podle typu letadla bude taky možná třeba připevnit podvozek a nesmíme samozřejmě zapomenout na vrtuli a případný vrtulový kužel.

Většinou jde o jednoduché kroky, které jsou zvládnutelné v řádu několika málo hodin. Protože je každé letadlo ale jiné, je dobré se držet manuálu a postupovat podle něj přesně krok po kroku. A samozřejmě si vše vyzkoušet nanečisto a klidně se i třikrát přesvědčit, že je to tak správně. Ikdyž se to teď může zdát jako maličkost, například opačně přilepená SOP se pak blbě otáčí (ano, i takové případy a chyby se stávají).

Horší situace nastává v případě, že k letadlu manuál není, nebo je jen hodně obecný. U začátečnických modelů by se to stávat nemělo, ale chybička se vloudit může. V této situaci je asi nejlepší si vzít na pomoc internet a zkusit najít, jestli někdo někde již nepopsal potřebné kroky pro správnou kompletaci našeho modelu. Protože je RC létání opravdu rozšířeným koníčkem, je docela možné, že potřebné informace najdete během chvíle.

A když se to nepodaří ani tak? Pak je jistě možné se zeptat na nějakém fóru, které se dané problematiky týká. Žádný učený ještě z nebe nespadl a za svou neznalost není vůbec nutné se stydět. Vždyť ani do problematiky kolem RC se nedá úplně proniknout během několika málo dní či měsíců. Je to běh na dlouhou trať. A když už jsme u toho fóra, můžete se rovnou zeptat, jestli se ve vašem okolí nenajde někdo, kdo je stejně zapálený a bude ochotný poradit. To je asi úplně nejlepší, co může začátečník udělat. Stačí chvíle strávená ve společnosti zkušenějšího kolegy, který je ochoten se podělit o své zkušenosti a může vám to dát mnohem více, než hodiny a hodiny sezení u internetu a čtení článků. Proto se ostatních modelářů nebojte, kousat by neměli.

Abysme ale jen tak zbytečně neteoretizovali, připravili jsme na konci článku obrazovou galerii, jak může taková finální kompletace modelu vypadat. Námi skládaný model byl AXN-Floater, čínské poletovadlo pro začátečníky i pokročilé. A rovnou prozradíme, že za dvě hodiny po tom, co jsme začali už bylo letadlo ve vzduchu. A to jsme se asi nejvíce zdrželi focením celého postupu. Více pak o modelu napíšeme později v samotném článku, takže toto můžete brát i jako ochutnávku toho, co vás čeká.


Dokončení ARF modelů

Dokončení ARF modelů je v porovnání s RTF „skládačkami“ trošku složitější. Ale opět se není čeho bát. Každý lepší výrobce dodává taktéž podrobný manuál, kde je krok po kroku přesně rozepsáno, co, kdy, jak a kam připevnit. Horší to už může být například s elektronikou, protože k většině ARF modelů se nedodává žádná přímo „v sadě“ a je na jen na vás, jakou si přikoupíte. Samozřejmě existuje nějaká doporučená, ale ve většině případů stačí trošku pohledat a zjistíte, že těch vyzkoušených kombinací, které spolu fungují, je spousta. Nadšenci do RC totiž rádi experimentují a tak se nějakých doporučení ohledně vybavení moc nedrží. A když jejich pokusy vyjdou, tak se rádi pochlubí.

Aby jste si udělali představu o pracnosti skládání ARF modelu, klidně si projděte články, ve kterých je popsán postup skládání letadla Twinstar od firmy Multiplex. První část, druhá část a třetí část popisu o sestavení Twinstaru napoví, o kolik pracnější může být skládání ARF modelu ze stavebnice. K dobru ještě je, že popisované letadlo je také z „kuliček“. Kdyby bylo z balzy, trvalo by jeho sestavení ještě déle.

V závislosti na velikosti vašeho modelu a případné vzdálenosti na „letiště“ (jakékoliv místo, kde budete létat) je někdy dobré nechat například oddělená křídla pro lepší a jednodušší transport modelu. Toto je docela normální, většina modelů se přenáší a převáží rozložená. Aby jste nemuseli brát s sebou na létání i manuál, je dobré si „procvičit“ skládání a přípravu letadla k letu doma.


Instalace elektroniky

Současně s kompletací vlastního modelu je čas do něj zabudovat i veškerou elektroniku. Je třeba nainstalovat serva, regulátor motoru, motor sám, přijímač a je také připravit místo pro baterii. Sice není pro začátečníka nutné vědět, jak která část vybavení funguje, ale v každém případě se vyplatí mít o každé části alespoň malou znalost. V této části našeho seriálu se podrobnostmi nebudeme moc zabývat, spíše budeme pokračovat v našem dalším seriálu, „Elektronika v modelu“, kdy se v každém díle věnujeme jedinné části elektroniky a na který vás na tomto místě odkážeme.

Co se ale týká tohoto dílu je to, že je třeba veškerou elektroniku otestovat. To znamená zapnout vysílač, připojit baterii v modelu a vyzkoušet, jestli se hýbají všechny plochy, které se hýbat mají a jestli funguje i motor. A zde pozor na některé začátečnické chyby. Při zapínání se nejprve zapíná vysílač, potom až přijímač v modelu (nebo baterie k modelu). Pro vypínání platí opačný postup, nejprve je třeba vypnout model a potom až vysílač. Model by neměl nikdy být zapnutý bez toho, aby byl zapnutý příslušný vysílač. U moderních souprav (hlavně na frekvenci 2,4 GHz) tento postup sice nemusí být vždy dodržen, ale stále je dobrým zvykem jej dodržovat. Při každém zapnutí modelu je také nutné nechat plynovou páku staženou na minimu. Nebylo by asi dobré nechat se při připojování baterie posekat od vrtule.

Pro dnešek jsme u konce lekce. Teď už jen slíbený náhled postupu skládání letadla. Příště se podíváme, jak letadlo vyvážit, zkontrolovat těžiště a úplně připravit pro jeho první let.

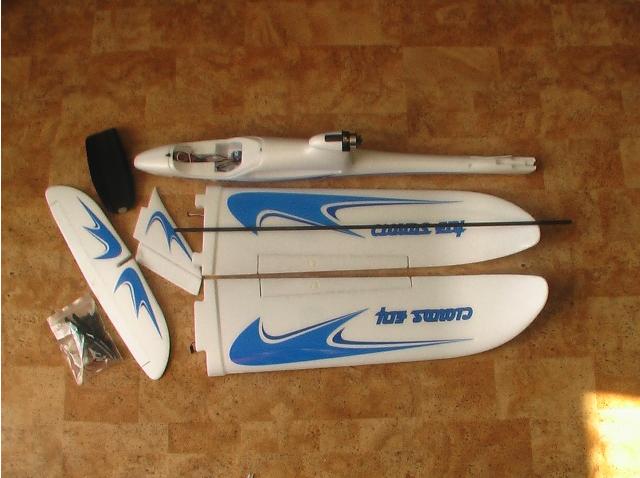

Model po vytažení z krabice - vše je třeba zkompletovat

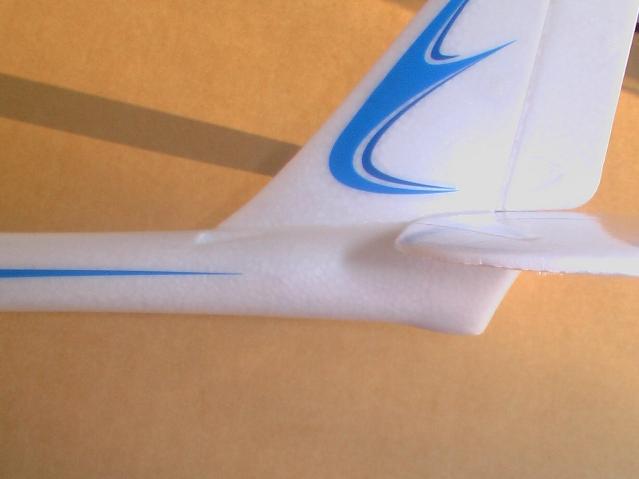

 Mezi první kroky patří správné slepení ocasních ploch

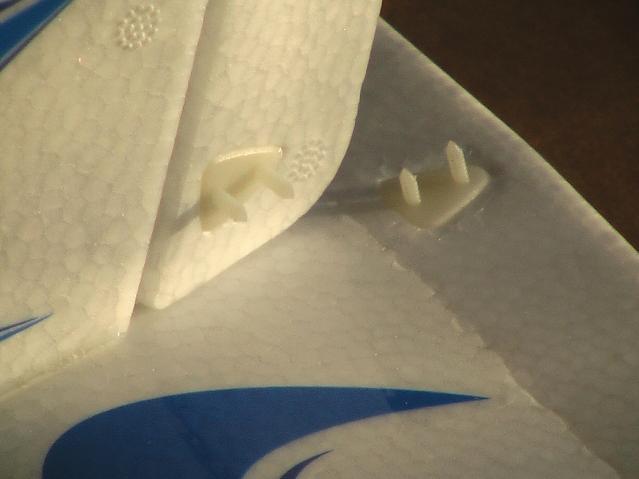

 Připevnění pák pro ovládání ocasu a jejich připojení k táhlům od serv

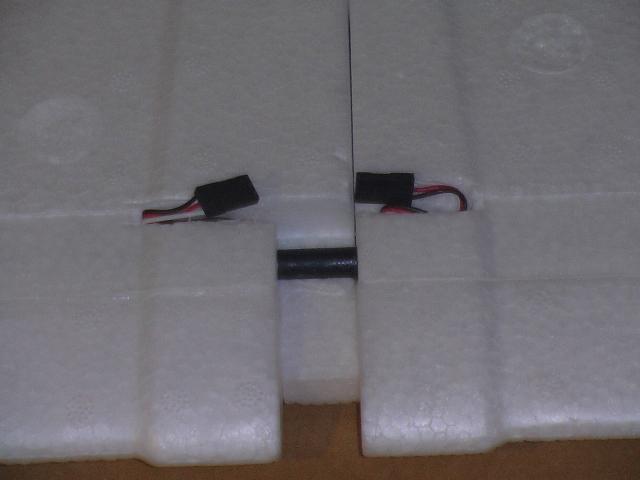

 Křídlo po jeho kompletaci - vlepená výztuha a připravené konektory

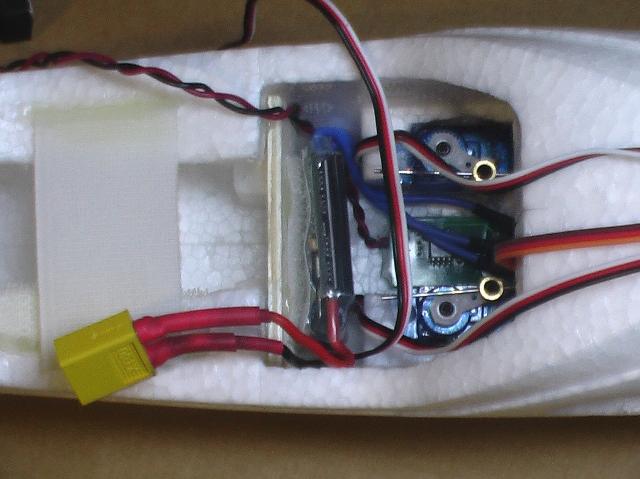

 Instalace elektroniky a její zapojení. Teď už stačí jen připojit přijímač a jít na start













<Staršie | tento článok | Novšie>

Napísané: 18. 2. 2021, 08:16 | Prečítané: 9109x | Kategórie: Iné | Napísal: admin |
Komentáre: 4
.:. sraj
čím sa upevňujú servá,.. v modely Radian sú upevnené akousi pružnou bielou hmotou, má to nejaký presný názov?
Prípadne čo je ešte vhodné Ďakujem,
Odpoveď | 2011-09-05 15:18:16
Mne sa osvedčilo servá "pribodovať" tavnou pištoľou. Pozor na modeloch z epp/eps a podobných hmôt na teplotu lepidla.
A pri výmene serva stačí nahriať pájkovačkou.
Odpoveď | 2011-09-06 10:52:33
.:. Janko O
Robím to prakticky rovnako ako Michael.
Tá pružná biela hmota bude asi obojstranná lepiaca páska z jemného penového materiálu hrúbky od 1 do asi 3 mm.
"Seriózne" konštrukčné modely sú vybavené akýmisi lôžkami na servá, napr z preglejky. Servo sa potom prišraubuje, najlepšie aj s využitím silentblokov.
Odpoveď | 2011-09-06 18:54:36
.:. sraj
no práve,Radian je z EPP, mám náhradný trup, kde sú vyrezané lôžka na servá ale v starom trupe sú zapackané ešte tou hmotou aby pevne držali akoby silikonom a to som chcel vedieť čo to je. obojstranná páska to nie je to vidím
Odpoveď | 2011-09-07 10:14:56
