Prijímač Assan: zo šesť-kanálového, sedem-kanálový

Naše prvé moduly na 2,4 GHz boli značky Assan. Systém to je lacný a veľmi spoľahlivý a preto sme si ho obľúbili.

Neskôr sme vďaka možnosti voľného telemetrického kanála prešli na FrSky, ale ako sa hovorí: „Stará láska nehrdzavie“. A tak niekoľko Assanov stále máme, používame a nehodláme sa ich „zbaviť“.

A zistili sme, že nie sme sami. Peter Baláž alias Bulman je na tom rovnako a navyše našiel „bezplatný“ spôsob, ako zo šesť-kanálového prijímača Assan urobiť prijímač sedem-kanálový.

autor: Peter Baláž alias Bulman

pripravil: Janko O.



Peter nám poslal mail/y, z ktorých vyberáme:

Práve som si dočítal článok o meraní dosahu Assanov a spomenul som si na obdobie Assanácie u mňa. Momentálne mám zväčša prezbrojené na Frsky s telemetriou, ale Assan stále využívam - hlavne mikropríjmače.

Teraz ale k veci. Keď som si kúpil sadu ASSAN - modul + 2 príjmače, jeden z nich bol 6 kanál X8R6 a druhý 7 kanál X8R7. Na prvý pohľad ale vyzerali úplne rovnako.

Dokonca aj počet servokonektorov bol zhodný. U 6 kanálového bol ale siedmy konektor iba pre pripojenie zdroja napätia. Nedalo mi a oba príjmače som rozobral, aby som zistil ,či je medzi nimi až taký veľký rozdiel v zapojení.

Na moje potešenie ide vlastne o totožné zapojenia až na jeden detail. U 6 kanálového bol vynechaný SMD rezistor 330 ohmov vedúci od procesora k riadiacemu pinu siedmeho kanála servokonektora. Po jeho doletovaní sa zo 6 kanála stal plne funkčný 7 kanál. Detaily je vidno na priložených obrázkoch.

Možno to niekomu pomôže ak by potreboval zrovna o tento jeden kanál navyše.

S pozdravom Peter Baláž alias Bulman.

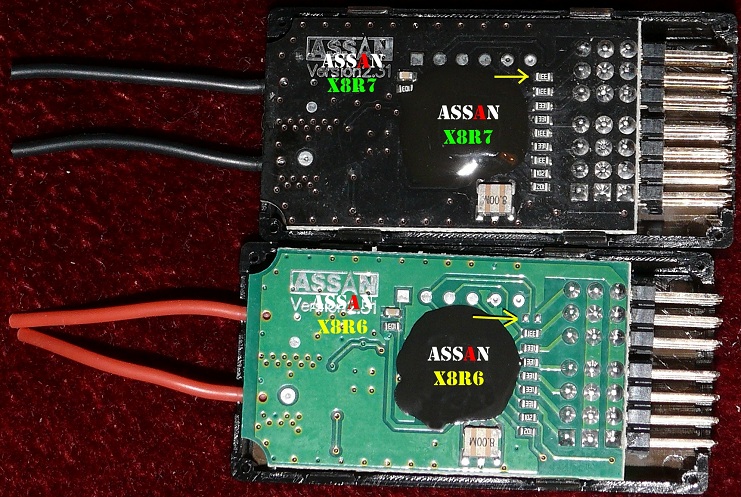

Pred úpravou

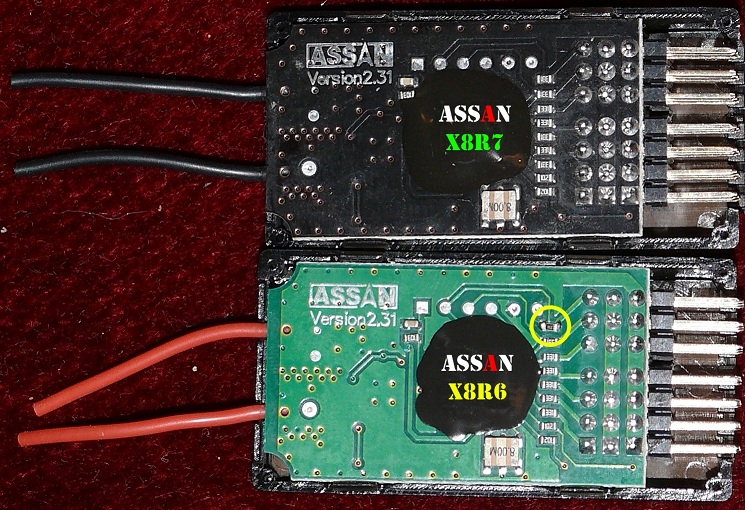

Po úprave

Nebyť telemetrie tak pod Assanom lietam s celou mojou flotilou doteraz. Veď pomer cena/výkon je doteraz bezkonkurenčný. Vo vetroni to je ale celkom fajn vedieť ako som vysoko, prípadne či ešte môžem vystúpať na motor bez podvybitia batérií, preto som čiastočne presedlal na FrSky. Teraz mám Assan hlavne tam kde potrebujem ušetriť každý gram a letové info nieje potrebné.

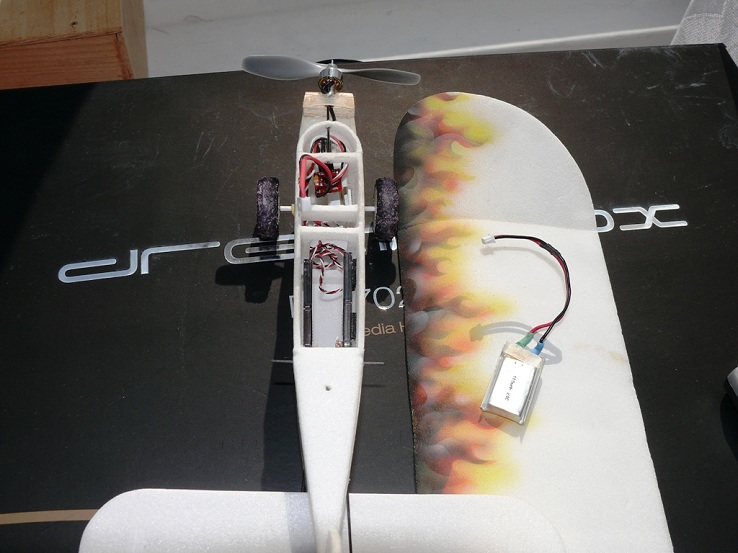

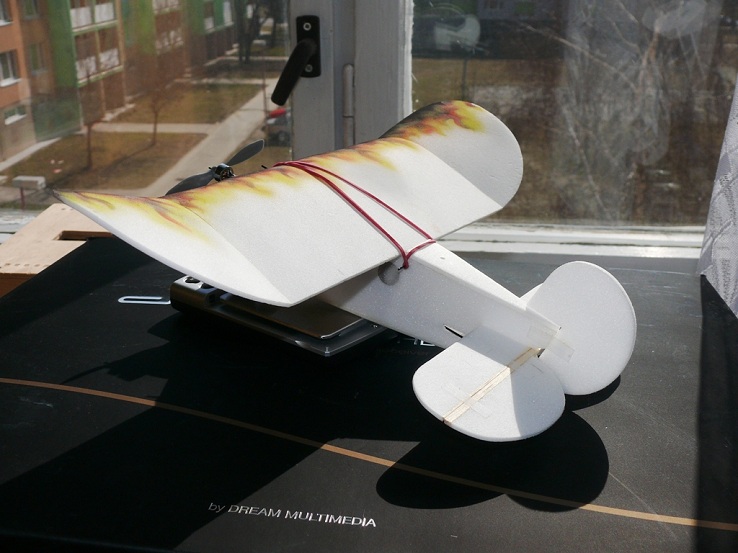

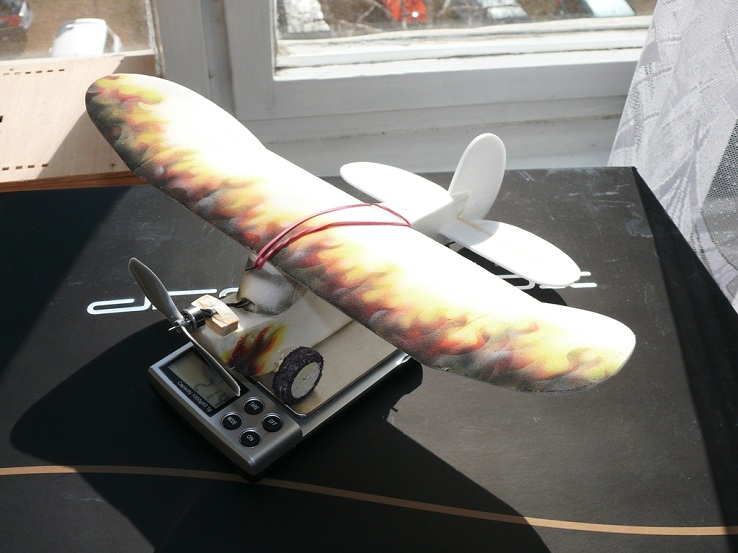

Ako príklad je moja prvá "miniatúra" Lazy Bee depronovej konštrukcie (šírka 290mm, dĺžka 240mm a letovka hmotí na necelých 22g) osadená elektronikou samozrejme z HK.

Mikropríjmač ako ináč – Assan.

Na tejto konfigurácii som si overil hlavne či to vôbec dokáže nejako letieť.

A na moje počudovanie to šlo ako po masle. Nevadí ani slabší vetrík.
