Jednoduché testery Lixx akumulátorů

Na "našem" oblíbeném Hobby Kingu, na E-bayi i jinde na internetových e-shopech je k dostání celá řada jednoduchých testerů Lixx akumulátorů. Jejich typickými společnými znaky jsou miniaturní rozměry, obvykle jednoduché provedení ve formě destičky s konektorem zasmrštěné v průhledné bužírce a třímístný segmentový LED displej. Cena je také nízká, pohybuje se kolem několika dolarů. Často přidruženou funkcí je pak akustická signalizace podpětí připojeného Lixx akumulátoru. V článku vám představím několik typů testerů, na které můžete často narazit při toulkách po internetu.

autor: Michal Nováček

Pôvodný článok Michala Nováčka sa nachádza na jeho Web stránke: rc.305.cz

Lixx akumulátorem se rozumí akumulátory typu LiPo, LiIon, LiMN a LiFe.


Díky již zmíněným malým rozměrům tyto testery nezaberou prakticky žádné místo. Dají se tedy přihodit do batůžku nebo do kapsy a použít například v terénu pro rychlou kontrolu stavu Lixx akumulátoru. Doma v modelářské autodílně se také neztratí. Testery jsou opatřeny konektorem, který je tvořen pozlacenými špičkami. Ty se dají zastrčit do všech balančních konektorů Lixx akumulátorů. Manipulace s takovým testerem je pak určitě jednodušší než třeba s klasickým multimetrem.


Hobby King Battery Monitor 2-6S

Jako na první v řadě se podíváme na Hobby King Battery Monitor 2-6S. Už podle názvu je jasné, že je určen pro testování Lixx akumulátorů se dvěma až šesti články. Tento typ patří k nejrozšířenějším a najdete jej v nabídce mnoha prodejců. Ačkoliv na první pohled tyto testery vypadají všechny stejně, úplně stejné nejsou - jestli si dobře pamatuji, narazil jsem minimálně na 4 - 5 provedení, které se liší menšími či většími rozdíly v rozmístění a typech použitých součástek a v barvě i topologii plošného spoje. Porovnejte například s testerem, který se na DealXtremu prodává pod označením Li-Po Battery Voltage 3-Digit Indicator.

Funkce všech těchto testerů je obdobná. Po připojení k balančnímu konektoru Lixx akumulátoru si tester rychle "očuchá", kolik je připojených článků. Na displeji se postupně zobrazí napětí jednotlivých článků a nakonec celkové napětí akumulátoru.

Parametry

Celkový rozsah měřených napětí: 7.4 - 22.2V (2-6S)

Rozsah měřených napětí na článek: cca 0.5 - 4.5V

Rozměry: cca 49 x 20 x 10 mm

Barva displeje: obvykle rudá

Hmotnost: cca 7g

Nejlaciněji se dá tento tester zakoupit jak jinak než na Hobby Kingu, kde stojí lehce pod 2,- USD.

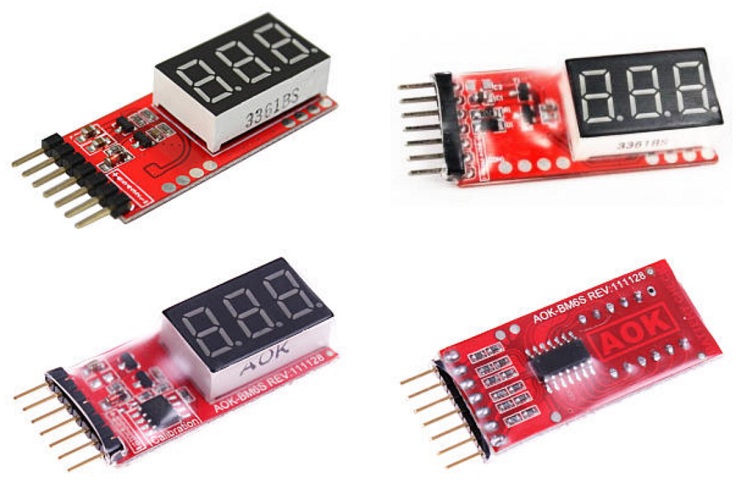

Níže je několik obrázků ukazujících některá provedení tohoto typu testeru; rozdíly jsou jasně patrné:

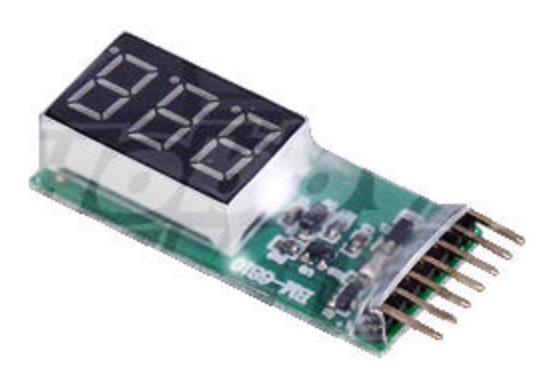

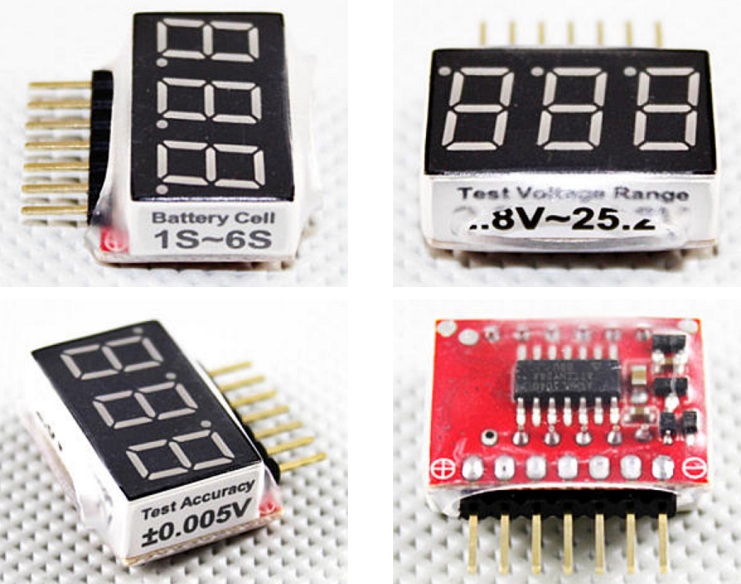

1-6 Cells Lipo Battery Low Voltage Monitor LED Indicator IW16STB

Toto je představitel dalšího typu Lixx testeru, který je k dostání například na E-bayi, opět u celé řady prodejců. Oproti výše uvedenému typu je tento tester znatelně menších rozměrů - na plochu zabírá jen o málo větší místo než LED displej, který je u obou typů testerů stejného druhu a velikosti. Funkce zobrazení napětí je také stejná. Tester umí navíc změřit napětí již od jednoho článku.

Parametry

Celkový rozsah měřených napětí: 2.8V - 25.2V (1-6S)

Přesnost: +/- 0.01V

Rozměry: cca 25 x 24 x 11 mm

Barva displeje: obvykle rudá

Hmotnost: cca 5g

Cena se pohybuje kolem 3 - 4,- USD.

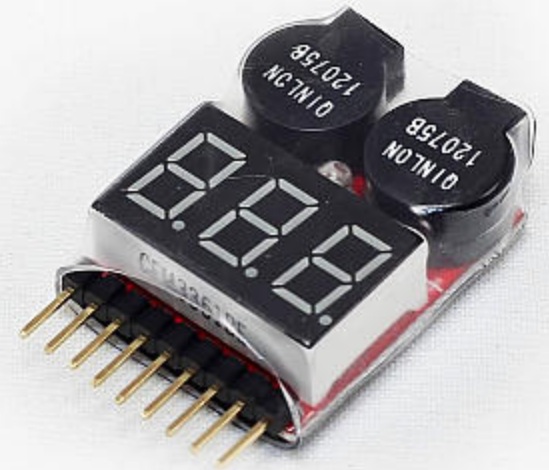

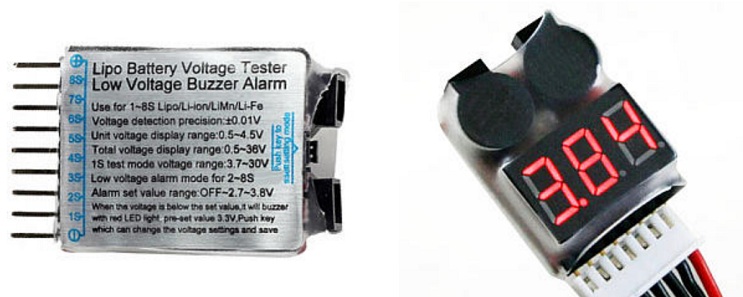

2 in 1 Lipo Battery Voltage Tester Buzzer Alarm 1-8S

Tento tester umí změřit 1 až 8 Lixx článků a kromě toho je vybaven i akustickou a optickou signalizací nízkého napětí akumulátoru. Akustická signalizace je tvořena zdvojeným "pípákem", optická pak jednou červeně svítící LED diodou. Na testeru se nachází i tlačítko, jímž lze nastavit úroveň signalizace nízkého napětí akumulátoru v rozsahu 2.7 - 3.8V, nebo ji vypnout. Funkce zobrazení napětí na displeji je podobná jako u předchozích dvou testerů.

Parametry

Celkový rozsah měřených napětí: 0.5 - 36V (1-8S)

Rozsah měřených napětí na článek: cca 0.5 - 4.5V

Signalizace nízkého napětí: 2 - 8 článků

Rozsah nastavení nízkého napětí: 2.7 - 3.8V (na článek)

Přesnost: +/- 0.01V

Rozměry: cca 40 x 25 x 11 mm

Barva displeje: obvykle rudá

Hmotnost: cca 9g

Cena se pohybuje okolo 3 - 4,- USD.

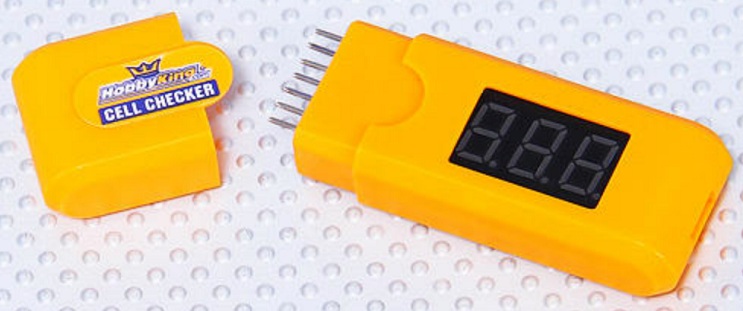

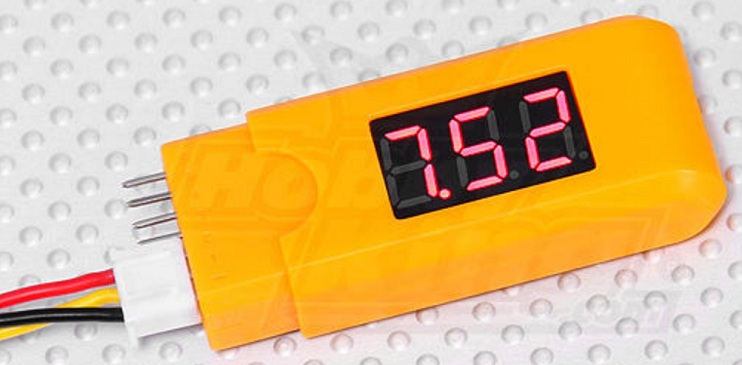

HobbyKing Cell Key - 6s Lipoly Cell checker

Pod výše uvedeným názvem najdete na Hobby Kingu přítulně vypadající tester Lixx akumulátorů. V zásadě se jedná o podobný typ jako Hobby King Battery Monitor 2-6S, pouze schovaný v krabičce podobné USB klíčence. Funkce zobrazení napětí na displeji je též stejná.

Parametry

Celkový rozsah měřených napětí: 7.4 - 22.2V (2-6S)

Rozměry: cca 70 x 24 x 13 mm

Barva displeje: rudá

Hmotnost: cca 13g

Cell Key checker stojí necelé 3,- USD.

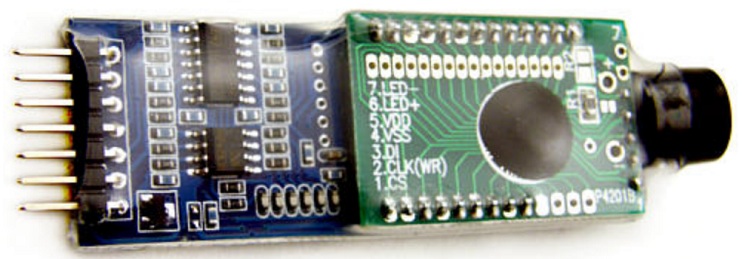

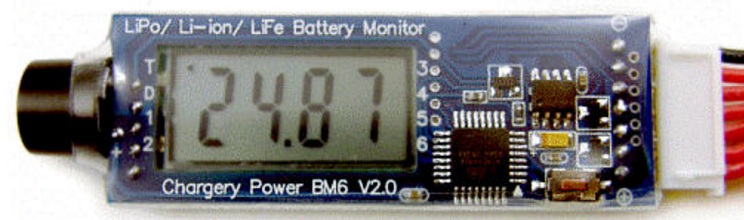

BM-6 Cell Voltage Monitor 2-6S Lipo (New Version)

Uvedený tester se vyskytuje v nabídce prodejců mnohem řidčeji než první trojice výše uvedených typů. Na rozdíl od nich je opatřen LCD displejem. Je též vybaven akustickou signalizací nízkého napětí akumulátoru a navíc signalizací přebíjení. Funkce zobrazení napětí na displeji je stejná jako u předchozích typů, t. zn. postupně se zobrazí napětí jednotlivých článků a celkové napětí akumulátoru. Na tomto YouTube odkazu najdete kratší videoukázku předvádějící funkce tohoto testeru. Tento tester je k dostání například i na E-bayi, cena je však o polovinu vyšší než na Hobby Kingu.

Parametry

Celkový rozsah měřených napětí: 3 - 29.94V (2-6S)

Rozsah měřených napětí na článek: cca 1.5 - 4.99V

Signalizace nízkého napětí: 2 - 6 článků

Rozsah nastavení úrovně nízkého napětí: 2 - 4V (na článek)

Úroveň signalizace přebíjení: 4.22V (na článek)

Přesnost: +/- 0.005V

Rozměry: cca 85 x 25 x 12 mm

Hmotnost: cca 12g

BM6 Lipo Battery Monitor je poměrně drahý a stojí okolo 12 - 20,- USD podle prodejce.

Závěrem musím upozornit, že dle ohlasů na různých diskuzních fórech, dále třeba na Hobby Kingu v diskuzi pod výrobky i dle mých vlastních zkušeností je potřeba na tyto testery nahlížet s jistým odstupem, hlavně co se týče přesnosti měření napětí. Některé jsou na tom lépe, některé zase hůře. Neberte je jako náhradu kvalitnějšího multimetru, ale spíše jako jednoduchý a mobilní indikátor sloužící k rychlé kontrole stavu akumulátoru doma či v terénu. Pokud nevlastníte kvalitní multimetr nebo nemáte jinou možnost si změřit přesnost vámi zakoupeného testeru, nedoporučuji na tyto testery spoléhat jako na přesný měřič napětí Lixx článků, natož při nabíjení nebo balancování akumulátorů.
