Výroba AssOrxu krok za krokom - 3.časť
autor: Janko O.
Tretia časť seriálu s podrobným popisom výroby (Auto)stabilizačného systému AssOrx.

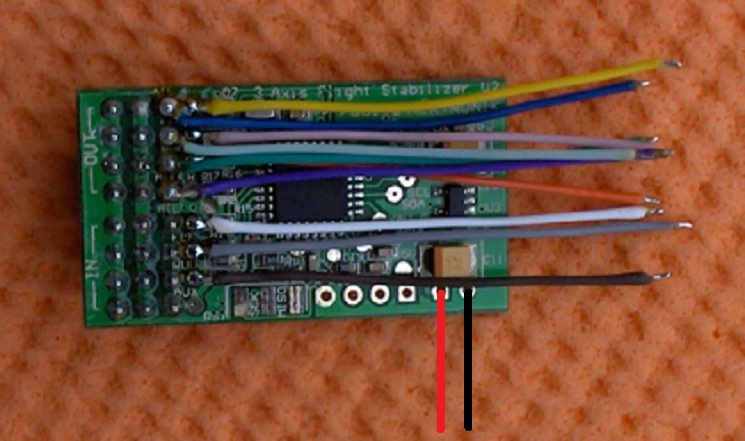

V druhom dieli tohto miniseriálu sme sa dopracovali k tomu, že sme dostali toto:
Skôr ako sme definitívne prepojili obvodovú dosku Orange 3X a náš DPS „tres procesores“, bolo ešte treba dokončiť „domček“ na mikrokontroléry:

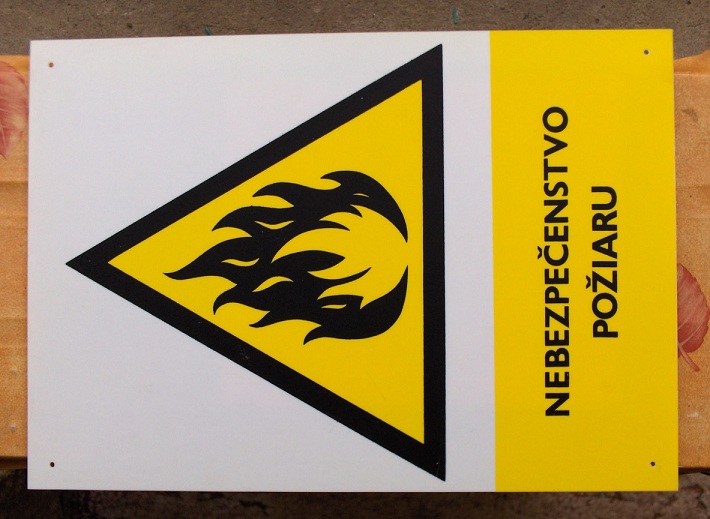

Z nejakej takejto alebo podobnej plastovej výstražnej tabuľky sme zhotovili "domček" na naše tri procesory.

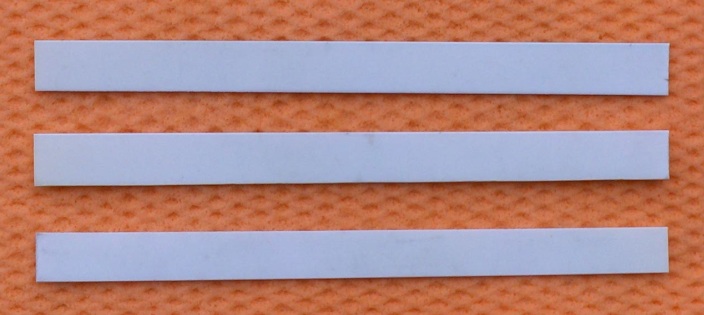

Tabuľku sme narezali (nastrihali) na pásy široké asi 10mm.

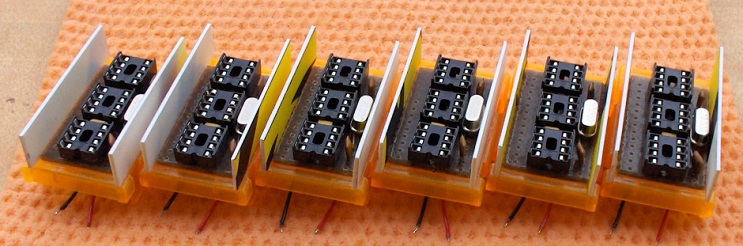

Bočnice správnej dĺžky sme k "základni" prilepili sekundovým lepidlom.

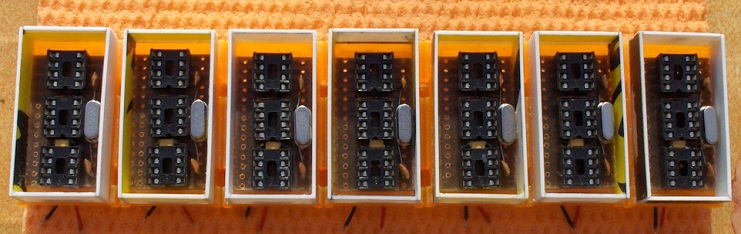

Výsledkom bola takáto "ohrada".

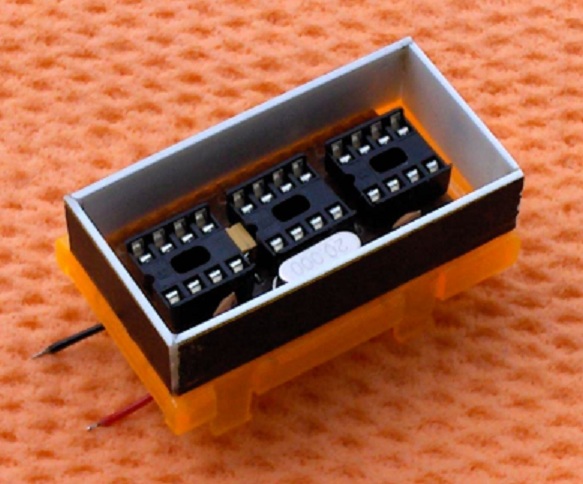

Po zabrúsení hrán a "deklíkovej" roviny sme dostali toto.

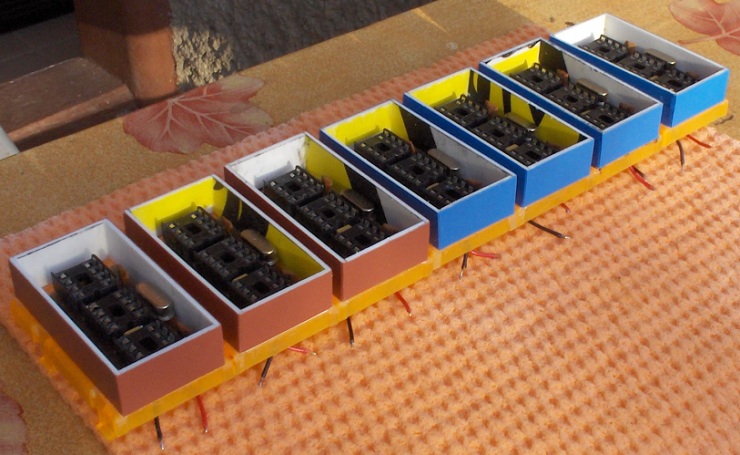

Na prekrytie pôvodných nápisov výstražnej tabuľky a na identifikáciu typu AssOrxu (červená = verzia 5-3-5, modrá = verzia 4-3-4, hnedá = verzia 2-3-2-Mix) sme bočnice oblepili farebnou Izolepou (a obrezali).

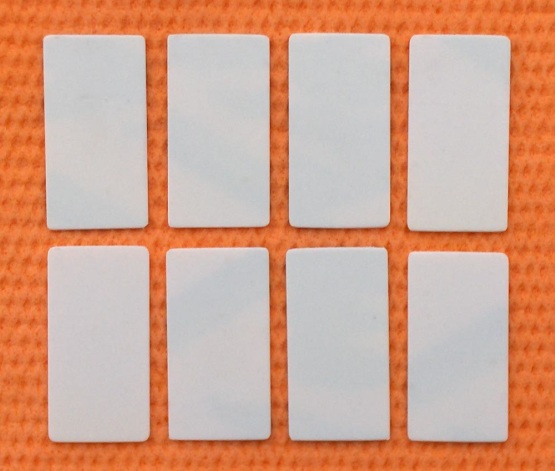

Na záver tejto etapy sme si z rovnakej výstražnej tabuľky vystrihli "deklíky" vhodných rozmerov, ktorými potom uzavrieme (prilepením priehľadnou lepiacou páskou, alebo Izolepou zodpovedajúcej farby) domčeky pre procesory.
Prepojenie obidvoch obvodových doštičiek (Orange 3X a "tres procesores") sme zahájili pripojením napájacieho napätia.

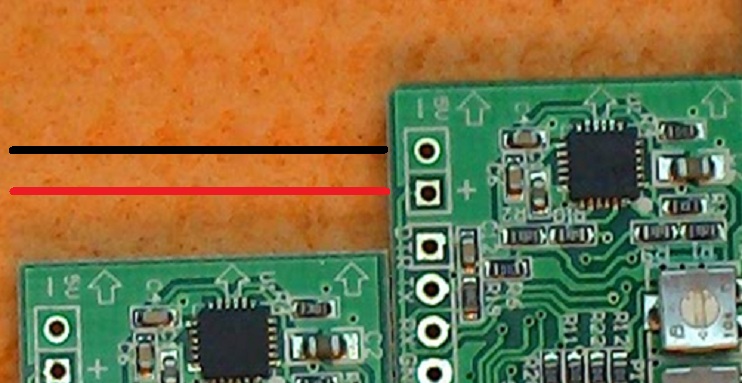

Sem sme pripojili červený (+) a čierny (-) napájací káblik z DPS "tres procesores".

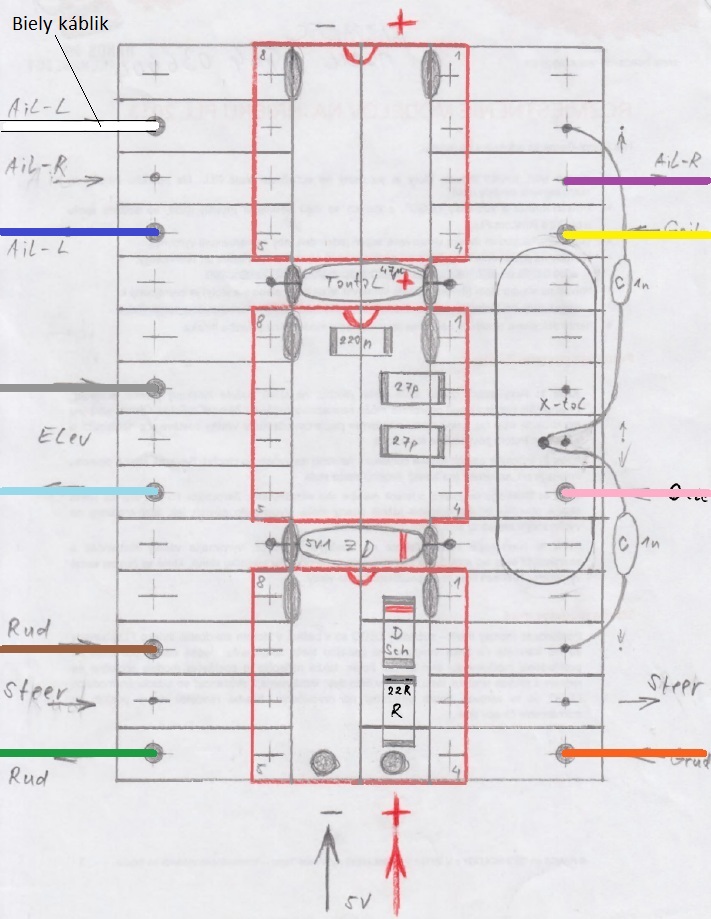

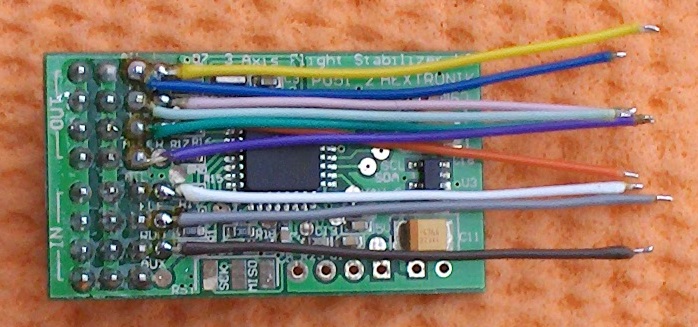

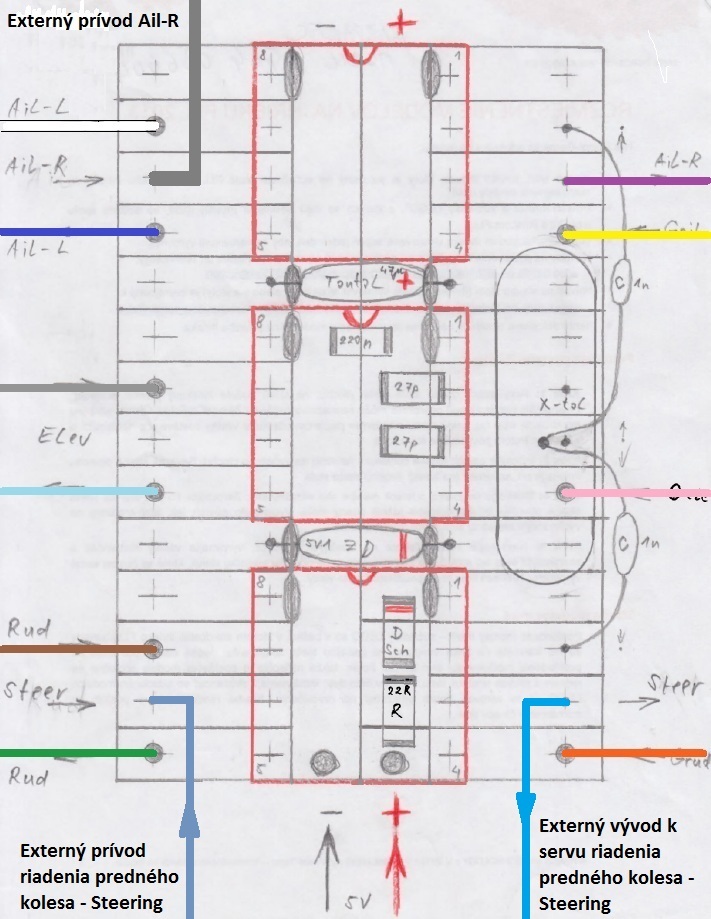

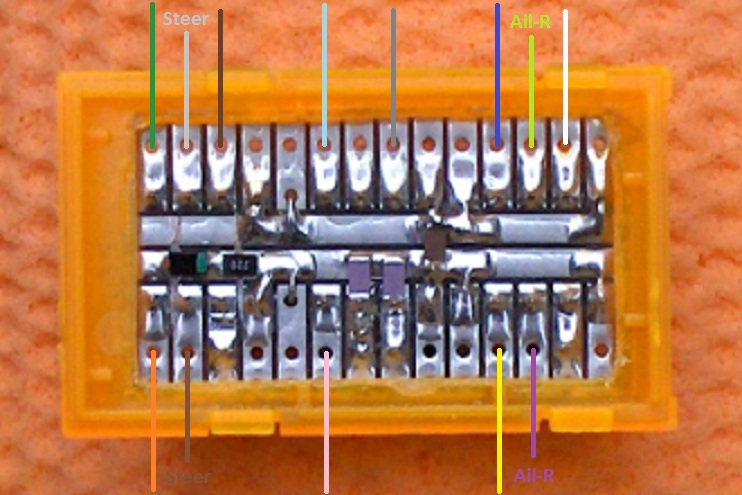

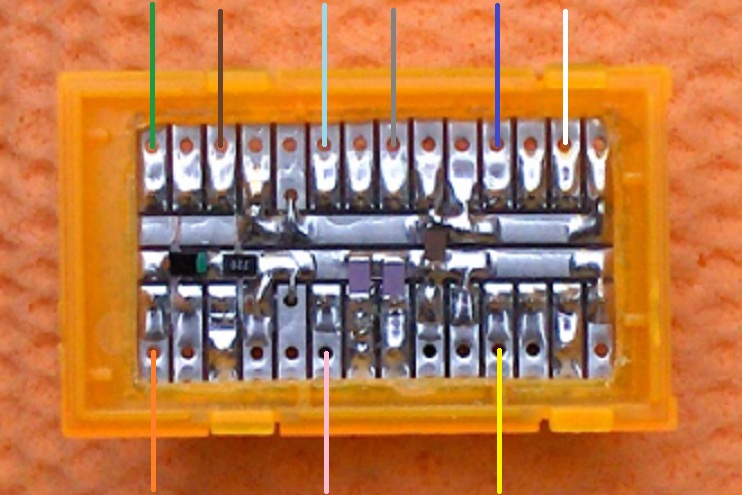

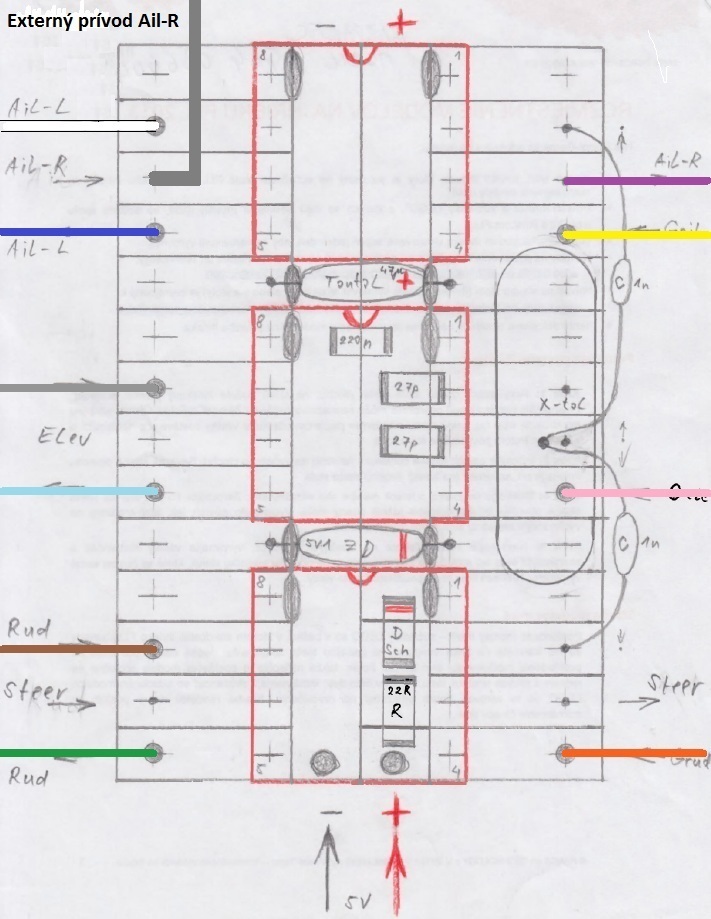

Farebné kábliky z DPS Orange 3X sme pripojili na dosku "tres procesores" takto (ak sa to dalo, snažil som sa dodržať na fotografiách zobrazené a skutočne použité farby káblikov):
Tam, kde sme hodlali používať samostatné ovládanie obidvoch krídeliek (verzie 4-3-4 a 5-3-5), tak sme museli pripojiť (externý) vstup aj (interný) výstup signálu Ail-R.
Tam, kde by sme hodlali používať samostatné riadenie predného kolesa (verzia 5-3-5), tak by sme museli pripojiť (externý) vstup aj (externý) výstup signálu Steer.

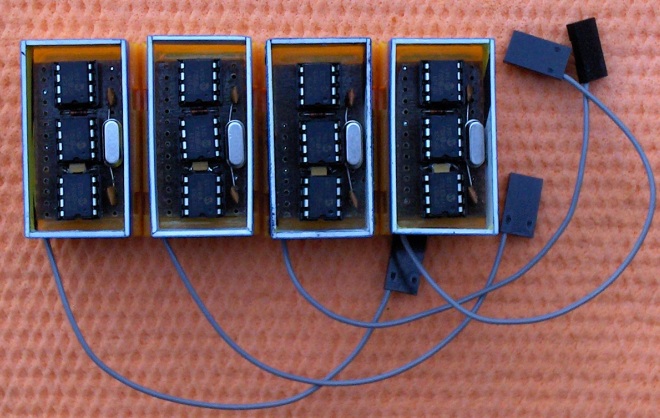

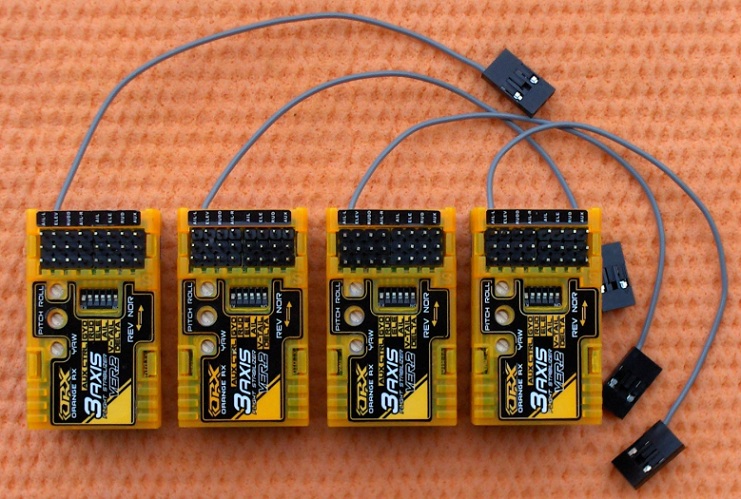

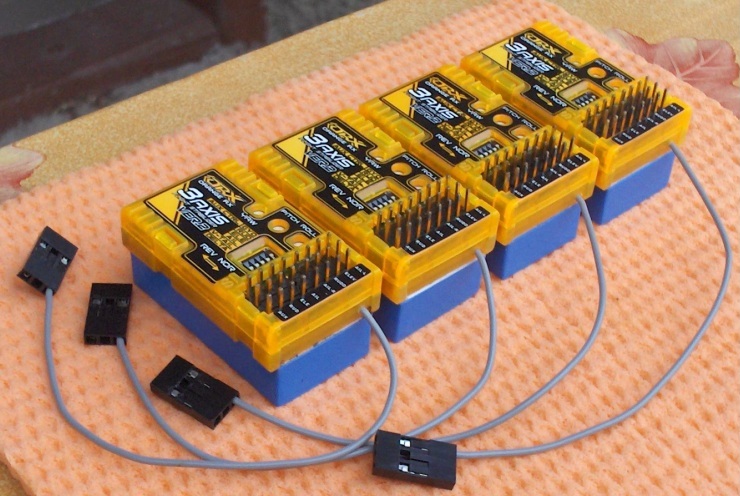

Verzia 4-3-4 (obidve krídelká, výškovka a smerovka) vyzerá takto (šedý káblik = prívod signálu druhého (pravého - Ail-R) krídelka z prijímača):
Softvér pre mikrokontroléry je možné použiť rovnaký ako pre verziu 5-3-5 (v sekcii Download). Pre spracovanie signálov obidvoch Krídeliek (AilL+R) je použitý mikrokontrolér PIC12F683, pre signály Výškovky (Ele) je to mikrokontrolér PIC12F629 a pre signál Smerovky (Rud) je to opäť mikrokontrolér PIC12F683.
Alebo sme pre verziu 4-3-4 pripravili novú sadu HEX-súborov (v sekcii Download alebo priamo TU). Pre spracovanie signálov obidvoch Krídeliek (AilL+R) je použitý mikrokontrolér PIC12F683, pre signály Výškovky (Ele) a Smerovky (Rud) sú to mikrokontroléry PIC12F629.
V nasledujúcej (akoby samostatnej) časti budú popísané zmeny týkajúce sa verzie 2-3-2-Mix (pre modely s Delta-krídlom), vrátane sady HEX-súborov.
