4-kanálová RC súprava z Arduina

Náš modelársky kolega a kamarát Ľubo Roziak opäť prispel „svojou troškou do mlyna“, teda do našej web-stránky.

Pravdu povediac, rovno sa priznal, že sa „na staré kolená“ zamiloval. A jeho trochu nečakanou láskou sa stalo Arduino.

My mu rozumieme a aj fandíme. Tiež máme takéto podobné lásky zo sféry elektronických „hračičiek“.

A Ľubo si z Arduina postavil 4-kanálovú RC súpravu (teda vysielač aj prijímač) na ovládanie nejakých (pre zmenu) mechanických „hračičiek“.

autor: Ľubo Roziak

úvod pripravil: Janko O.



Už viac krát som na tomto webe prezentoval stavbu RC súprav z minulosti. A myslel som, že je to v dnešnej dobe už uzavretá kapitola môjho amatérčenia. Ako sa ukázalo, tak asi ešte nie.

Inšpirovaný Jankovým osciloskopom, ktorého obrázky často vídavam práve na tomto webe.

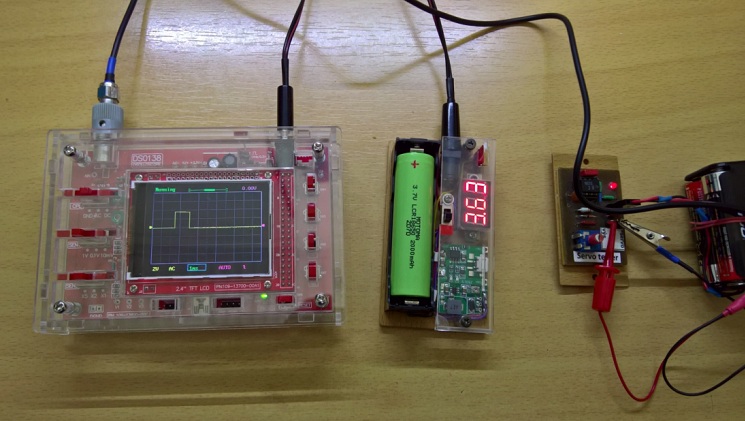

Začal som zháňať aj ja nejaký osciloskop po internete. A našiel som tak trochu hračku, ale na moje účely postačoval a predáva sa za takmer ľudovú cenu - cca 35€.

No pri tomto som objavil aj čarovnú doštičku s názvom Arduino .

A začal pátrať po tom, čo vlastne to Arduino je. Až som tomu celkom prepadol.

Nechcem týmto propagovať Arduino, aj keď môže mať využitie aj modelárstve.

Čo to vlastne Arduino je? V skratke: jedná sa o mikrokontrolér, ktorý po vytvorení kódu (v PC v prostredí IDE) a nahraní cez USB do (dosky) Arduina, vykonáva tzv. slučku teda rôzne činnosti napr. od blikania Led diódy až po inteligentný dom.

A čo vlastne z toho môže vytvoriť modelár? Napríklad servotester rôznych foriem. Ja som sa dostal až k vytvoreniu malej RC súpravy, určenej na ovládanie modelov, postavených zo stavebnice Merkur.

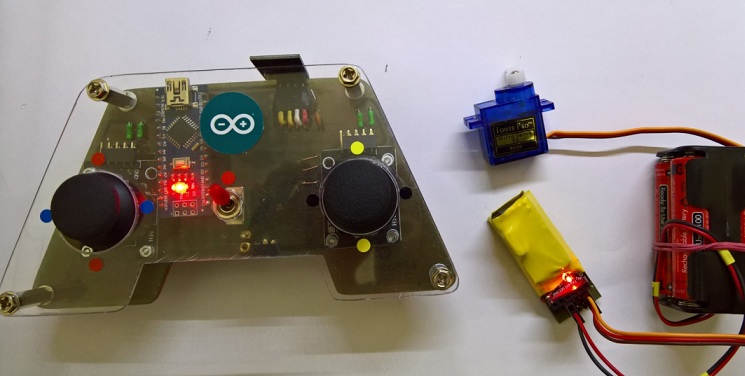

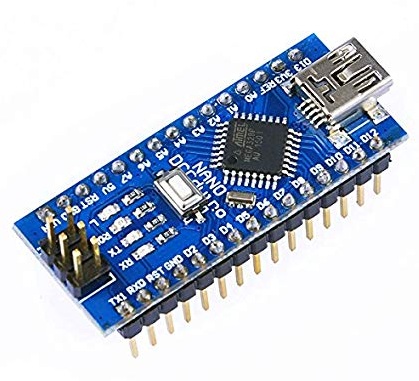

Stručne zhrnuté, ide o RC súpravu pre 4 servá z modulu 2,4Ghz, je použitá doštička Arduino Nano, napájanie 9V batériou, dosah cca 100m, čo v tomto prípade postačuje. Bral som do úvahy malú celkovú prúdovú spotrebu. Pri použití výkonnejšieho modulu s klasickou anténou by bol dosah cca 1000m.

No výrazne by stúpla spotreba čo by už batéria neuniesla.

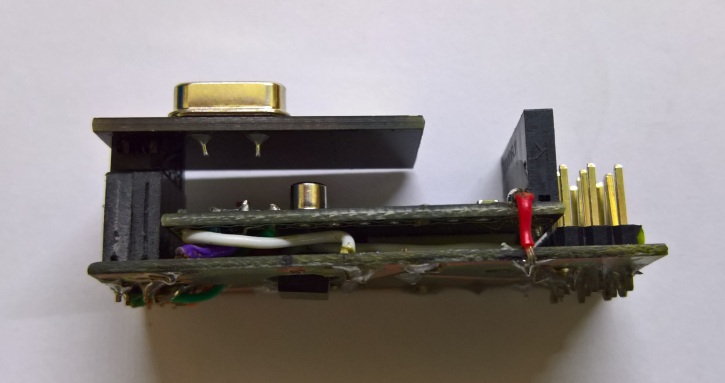

Prijímač je tvorený doštičkou Arduino PRO Mini a 2,4Ghz modulom .

Ochrana proti rušeniu je tvorená v samotnom kóde (heslom), ktoré sa ľubovolne zadá pri tvorbe kódu.

Teda len ten prijímač bude fungovať, ktorý bude mať rovnaké heslo ako je zadané vo vysielači.

Pre prípadných záujemcov o platformu Arduino uvádzam podľa mňa najlepší e-shop: https://laskarduino.cz/

Viem, že sa nejedná o žiadnu prevratnú vec, no aj v dnešnej dobe je to pekná zábavka.












<Staršie | tento článok | Novšie>

Napísané: 13. 4. 2021, 08:14 | Prečítané: 5099x | Kategórie: Elektronika | Napísal: admin |
Komentáre: 6
.:. Beyboy
Prosim o specifikaci tech wifi modulu, idealne link do toho eshopu. Diky!
Odpoveď | 2019-04-14 22:32:59
.:. lubo
Jedna sa o moduly NRF2401 majú napájanie 1,9-3,3V a spotrebu cca15mA dosah cca 100m silnejšia verzia z anténou 1,9V -3,3V
spotreba cca 140mA dosah cca 1000m

https://laskarduino.cz/prenos-dat-bezdratovy/230080-bezdratovy-modul-nrf24l01-24ghz.html
Odpoveď | 2019-04-15 09:17:31
Třeba že to není nijak převratná věc , jak píšete, pro spoustu modelářů včetně mě by se taková malá vysílačka hodila na ovládání autíček , nebo jiných vozítek a lodiček na bázi Arduina v případě , že dosah bluetootu telefonu (10-15 m ) nestačí. Možná by za to stálo se o tom více rozepsat. Máte super články.Tak ať to lítá .
Odpoveď | 2019-04-16 20:21:58
.:. lubo
Ešte stale na tom pracujem/zlepšujem/keď to dotiahnem do dokonalosti môžem dať aj presnejší návod .Ceny arduina sú skutočne zaujímavé napr doštička Nano sa predáva okolo
cca 5€ .WIFI modul 2€ jojstik 2€. Samozrejme nie je to vhodne
pre modely lietadiel /aj keď v zahraničí na Arduinu stavajú aj
drony/. Je to určene pre ovládanie rôznych modelov avtíčok
a loddičiek.
Odpoveď | 2019-04-17 09:54:44
.:. jyrry | www | mail
Ono se to dá najít na vícero stránkách, třeba https://howtomechatronics.com/projects/diy-arduino-rc-transmitter/ nebo i na řadě dalších, stačí hledat frázi "arduino rc transmitter".
Odpoveď | 2019-04-18 06:02:39
Komplet návod tu:
